3. Dashboard (Visão Geral)
É a primeira tela após o login e o resumo de saúde de toda a rede. Ela junta indicadores, gráficos e a lista de OLTs num só lugar.

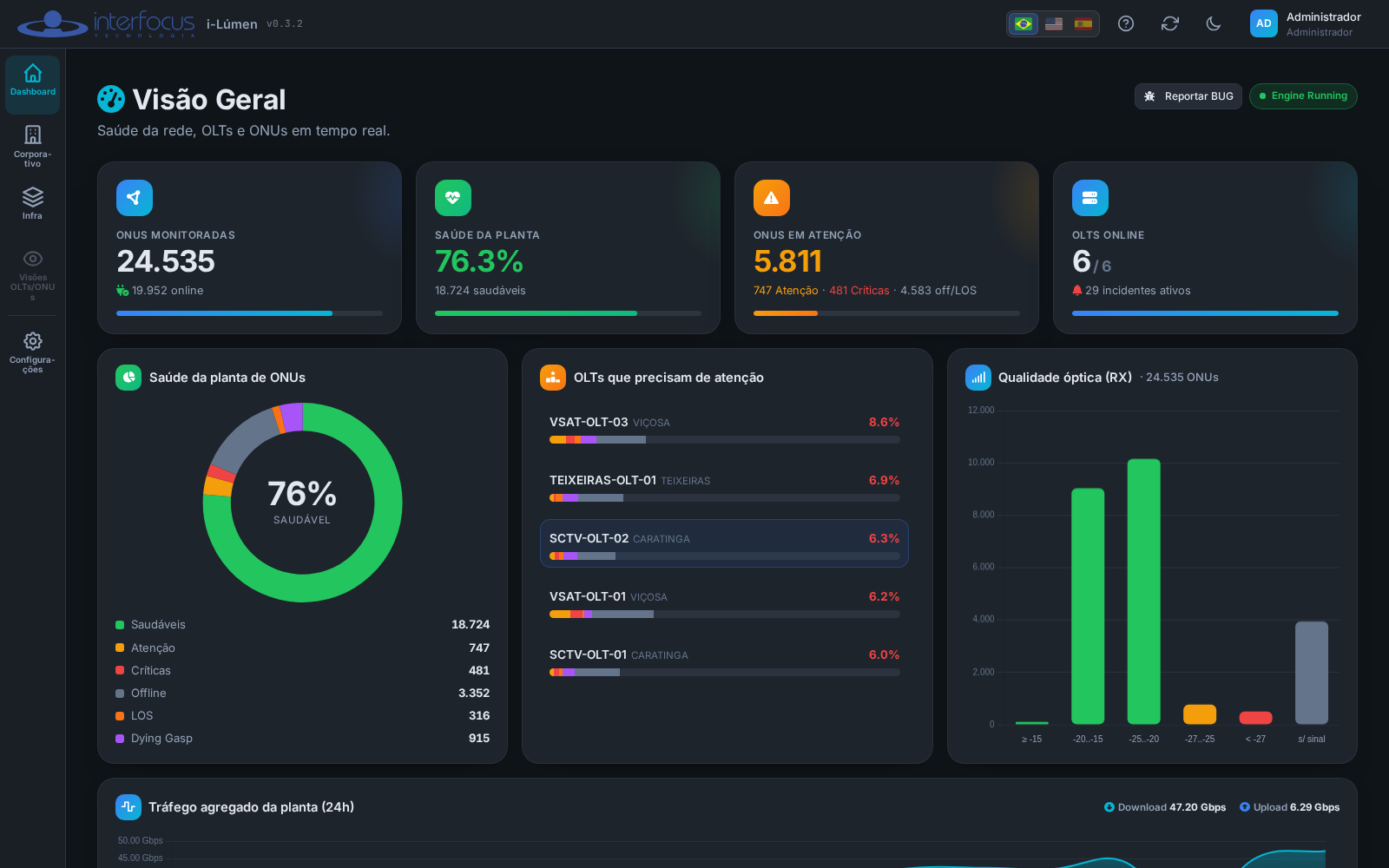

Tela do Dashboard: os quatro indicadores no topo, a rosca de saúde da planta, o ranking de OLTs que precisam de atenção e o histograma de qualidade óptica.
Existem versões antigas do dashboard (v1 e v2). Este manual descreve a versão atual (v3), que é a padrão.
3.1 Os 4 indicadores do topo (KPIs)
São quatro números grandes que dão o "pulso" da rede:
| Indicador | O que significa |
|---|---|
| Total de ONUs monitoradas | Quantas ONUs o sistema está acompanhando. |
| Saúde da planta (%) | Percentual de ONUs em estado OK. Veja o cálculo em Saúde da Planta. |
| ONUs em atenção | Quantas ONUs estão em estado de alerta ou pior. |
| OLTs online | Quantas OLTs estão respondendo. |
3.2 Os gráficos do dashboard
O dashboard mostra quatro gráficos. Cada um é explicado em detalhe no Guia dos Gráficos:
- Saúde da planta (rosca) → ver guia
- Qualidade óptica (RX) (histograma) → ver guia
- Tráfego agregado da planta (24h) (área) → ver guia
- Saúde do servidor (linhas de CPU / memória / disco) → ver guia
3.3 Ranking "piores OLTs" e a grade de OLTs
- Piores OLTs: lista as OLTs com menor saúde, com barra de progresso. É por onde você começa quando quer saber "onde está o problema agora".
- Grade de OLTs: cartões (ou linhas compactas) com nome, localidade, barra de saúde, status (online/atenção/erro/ocioso) e dados como nº de ONUs, slots, portas PON e tráfego IN/OUT.
Ações disponíveis:
- Buscar OLT por nome ou localidade.
- Marcar "só com atenção" para esconder o que está saudável.
- Alternar densidade (Cartões / Compacto) e agrupamento (Localidade / Empresa / Todas).
3.4 Painel de incidentes e saúde do servidor
- Incidentes: resumo dos alertas ativos, com filtro por severidade (crítico/erro/aviso/info) e link para a Central de Alertas.
- Saúde do servidor: mini‑indicadores de CPU, memória, disco e processos e, abaixo, o gráfico de linha com o histórico recente de CPU/memória/disco. O gráfico traz uma legenda com as três séries (chips coloridos de CPU, MEM e DISCO) e ocupa todo o quadro, acompanhando a altura do card de Incidentes ao lado.
Dica de rotina: comece o dia pelo KPI "Saúde da planta" e pelo ranking "piores OLTs". Em segundos você sabe se há algo grave e por onde atacar.
3.5 Reportar um problema (Reportar BUG)
No dashboard há o botão Reportar BUG, para enviar um problema diretamente à equipe da Interfocus. Descreva o que aconteceu e, se ajudar, anexe imagens ou vídeos (até 5 arquivos, 25 MB cada e 50 MB no total). O reporte segue pelo canal seguro que o i‑Lumen já usa para falar com a central da Interfocus — não é preciso configurar nada.
Sem internet no momento? Se a central estiver indisponível quando você enviar, o reporte e os anexos ficam guardados localmente e são reenviados automaticamente assim que a comunicação voltar — nada se perde. A tela avisa: "salvo; será enviado quando a comunicação voltar".
